Chantier Octobre 2015

Création d’un bâtiment (9m x 6m) à colombages à proximité de Beuzeville (27), destiné à servir de garage pour trois voitures . Structure en chêne massif, hourdis en torchis.

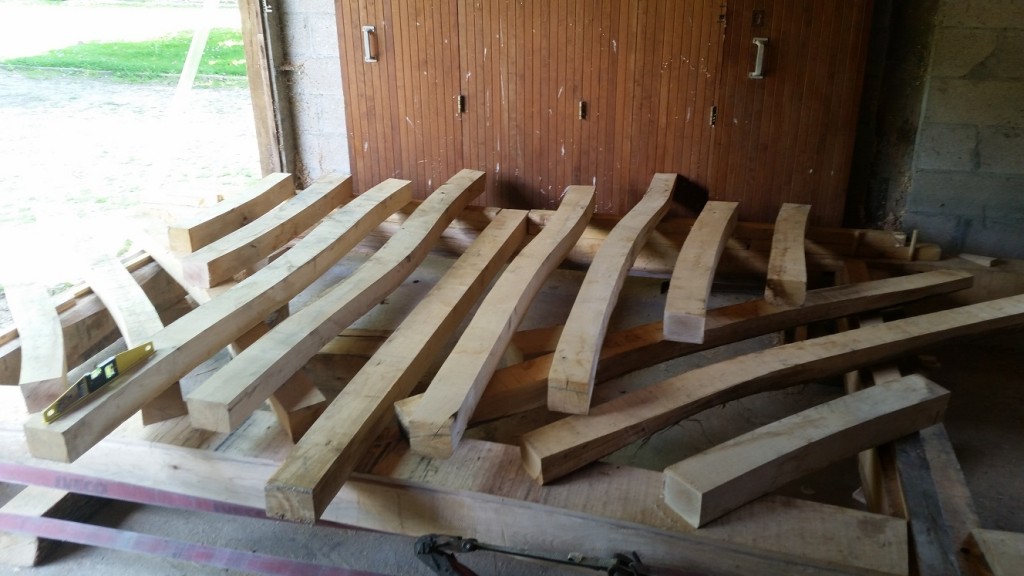

Charpentier Normandie – Charpente traditionnelle – Travail en atelier : mur nord du garage. Disposition des colombages avant piquage et taille.

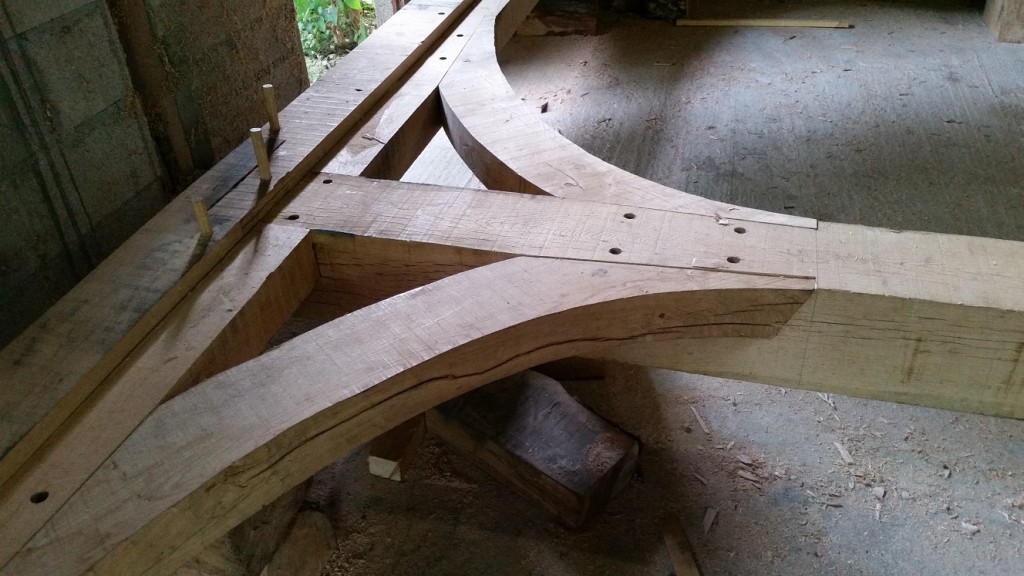

Charpentier Normandie – Charpente traditionnelle – Travail en atelier : détail des liens cintrés de la façade sud.

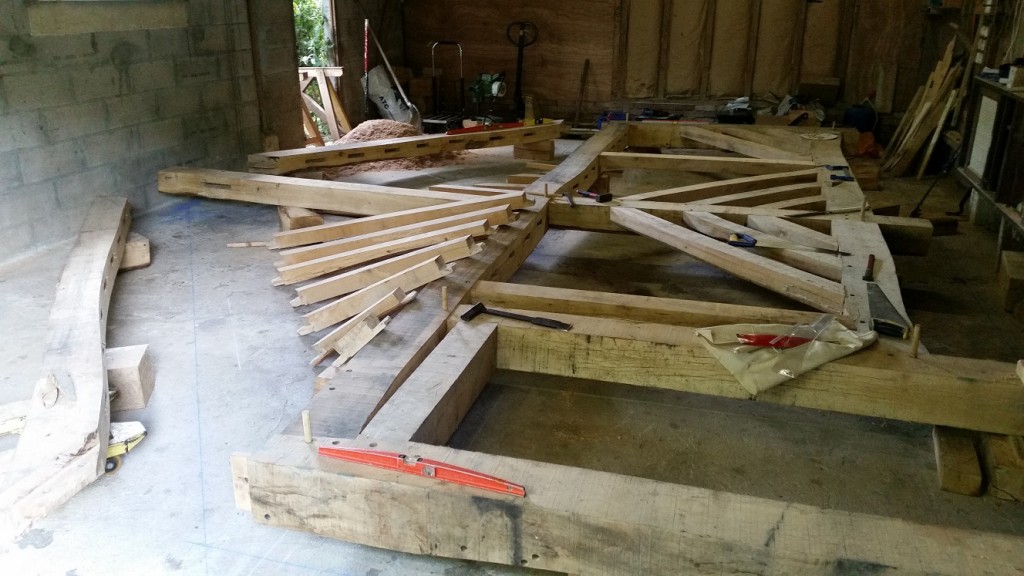

Charpentier Normandie – Charpente traditionnelle – Travail en atelier : remontage de la façade est après la taille des colombages.

Charpentier Normandie – Charpente traditionnelle – Travail en atelier : détail colombages du pignon.

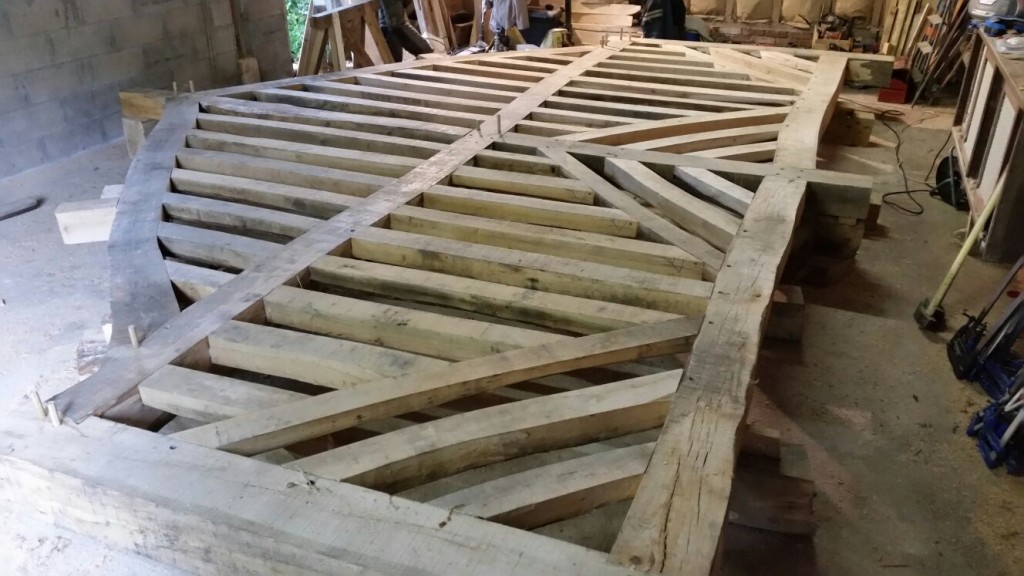

Charpentier Normandie – Charpente traditionnelle – Travail à l’atelier : charpente du pignon ouest du garage une fois finie.

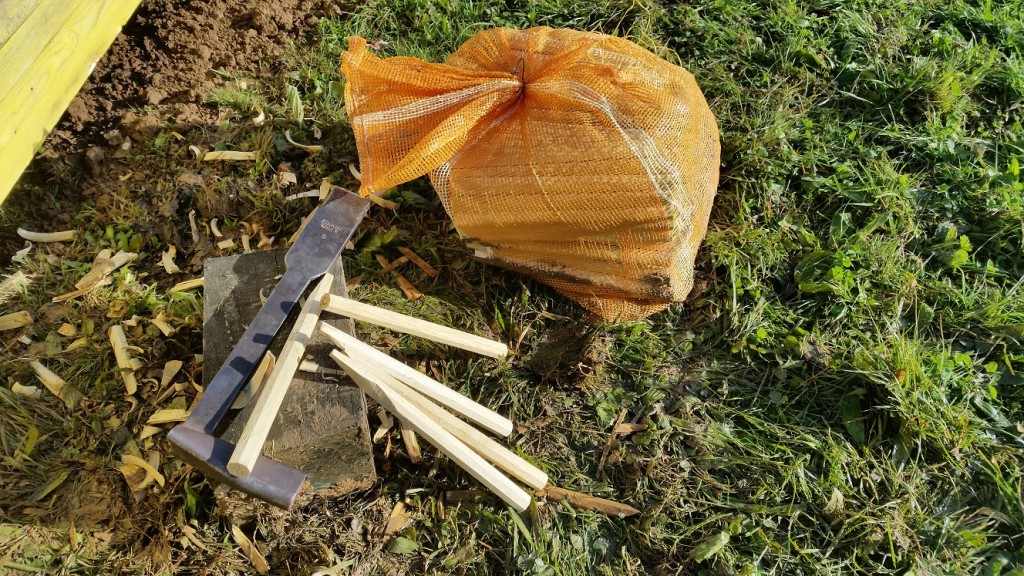

Charpentier Normandie – Charpente traditionnelle – Lot de chevilles servant à bloquer les assemblages tenon-mortaise. L’outil est une pontache ou demi-bisaiguë servant à les affiner.

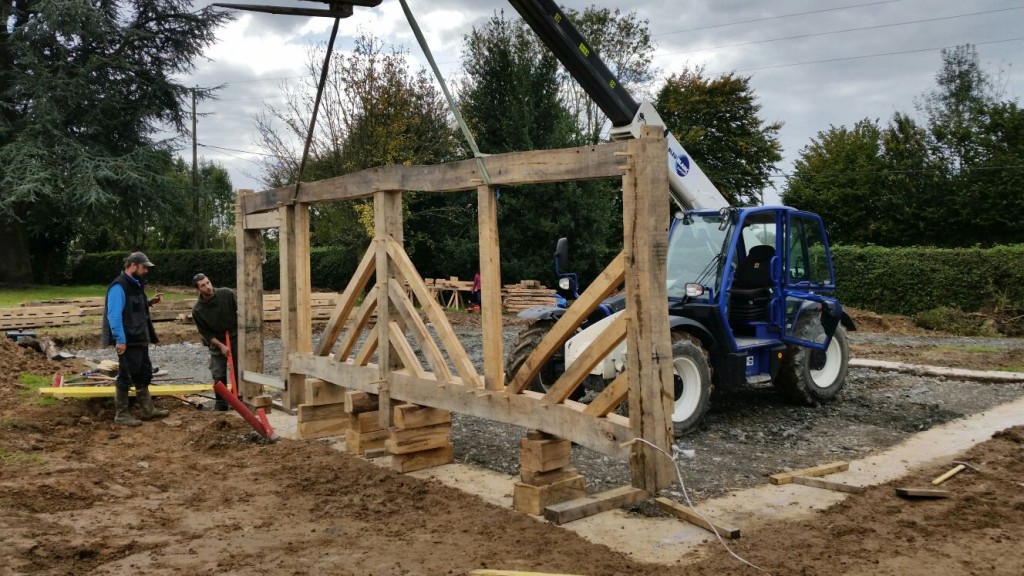

Charpentier Normandie – Charpente traditionnelle – Levage de la charpente : démarrage par le pan de bois du côté est.

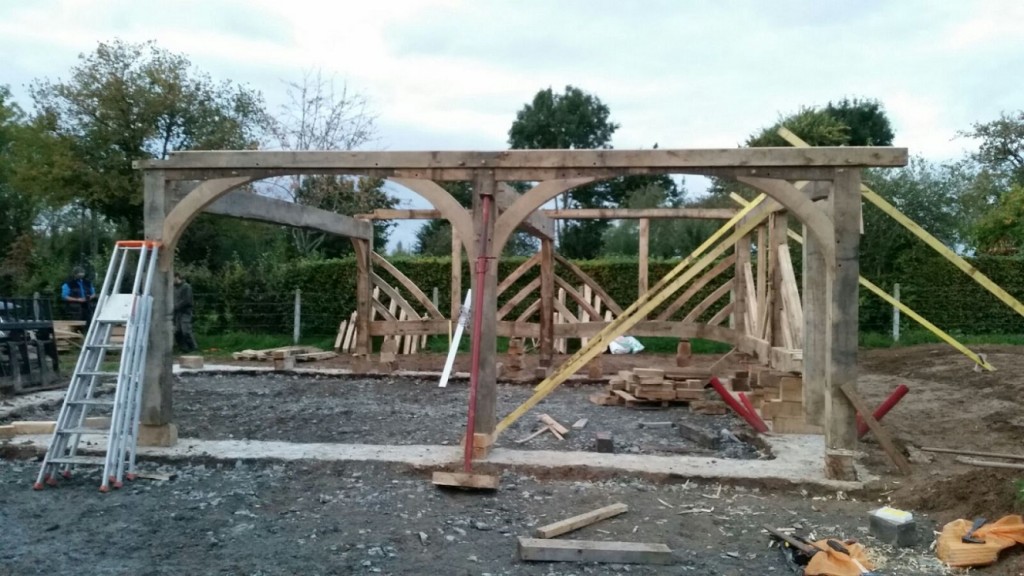

Charpentier Normandie – Charpente traditionnelle – Levage de la charpente : mise en place de la deuxième travée.

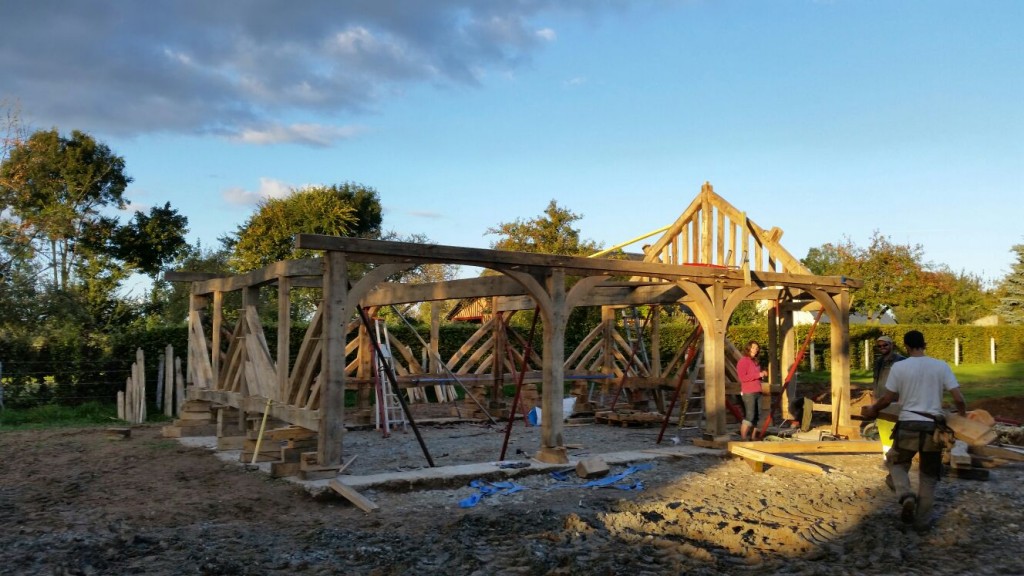

Charpentier Normandie – Charpente traditionnelle – Levage de la charpente : autre vue.

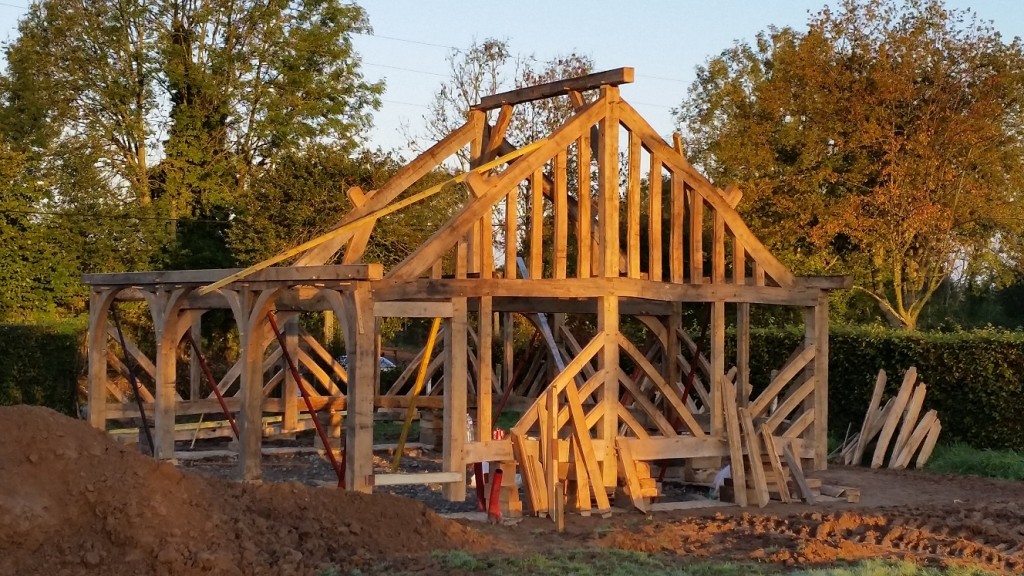

Charpentier Normandie – Charpente traditionnelle – Levage de la charpente: à l’aube du dernier jour.

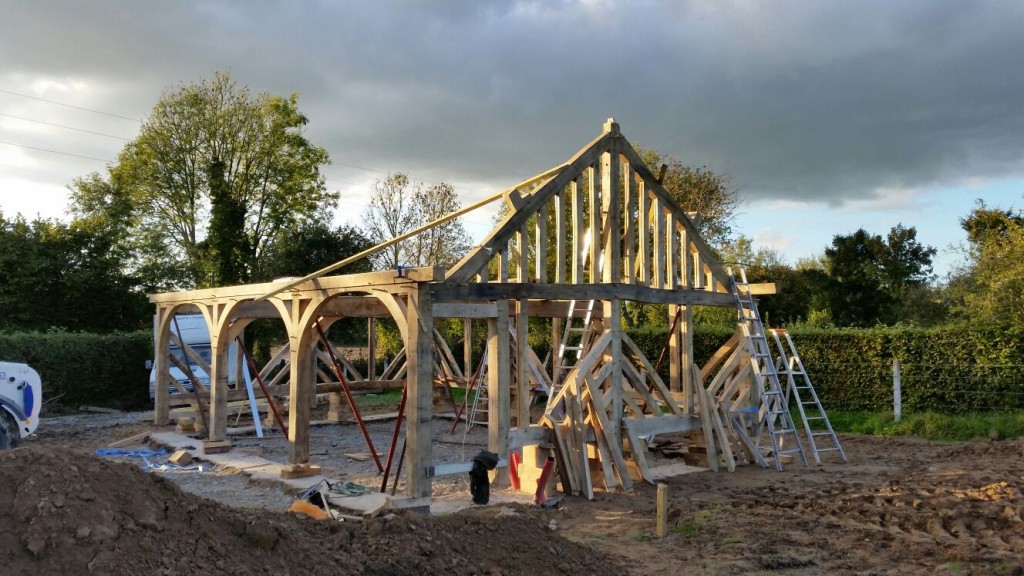

Charpentier Normandie – Charpente traditionnelle – Levage de la charpente : le rez-de-chaussée est assemblé. Mise en place des combles toujours d’Est en Ouest.

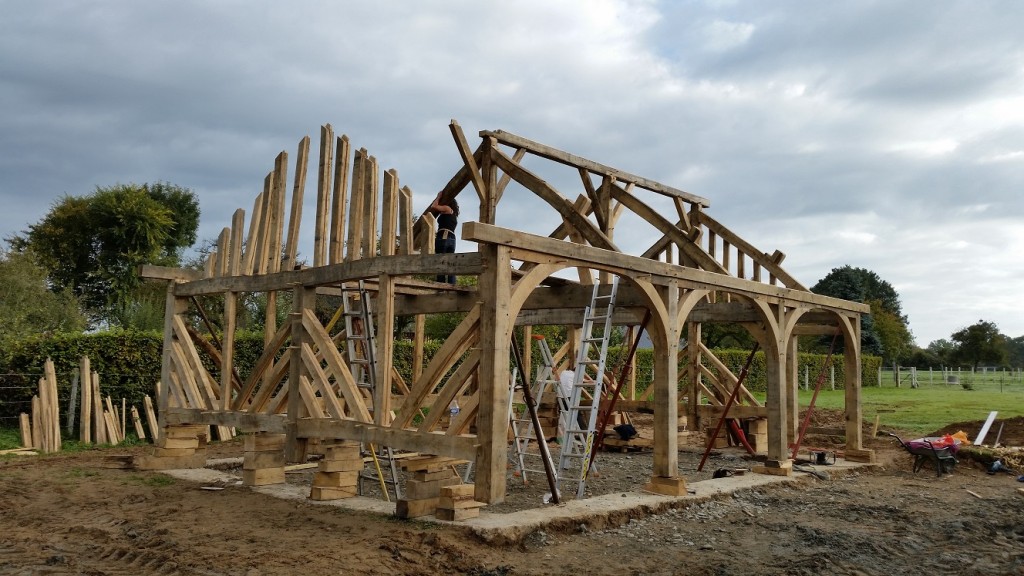

Charpentier Normandie – Charpente traditionnelle – Levage de la charpente : assemblage du dernier pignon.

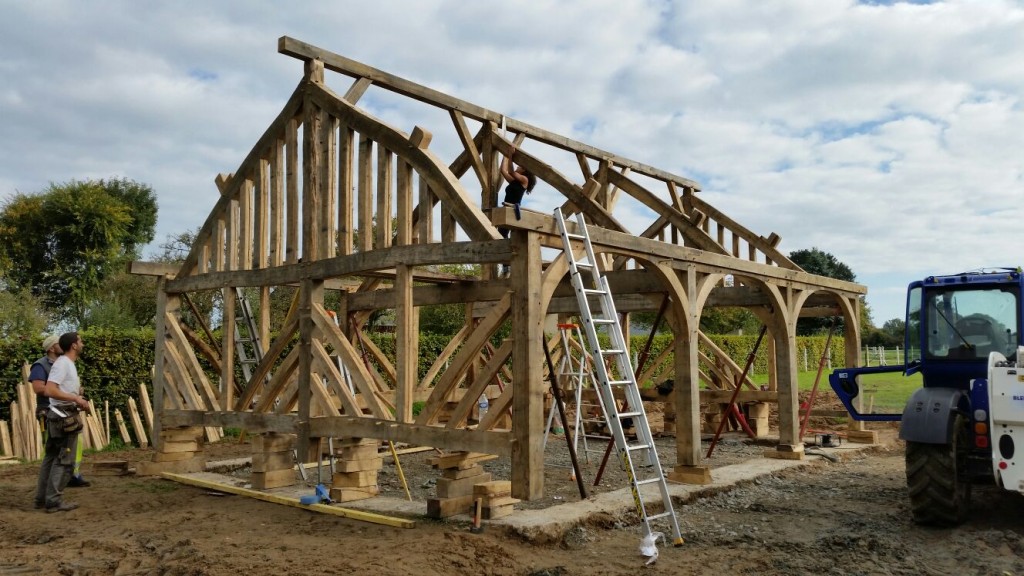

Charpente Normande traditionnelle Chapentier Normandie Levage de la charpente : fixation de la dernière panne faîtière.

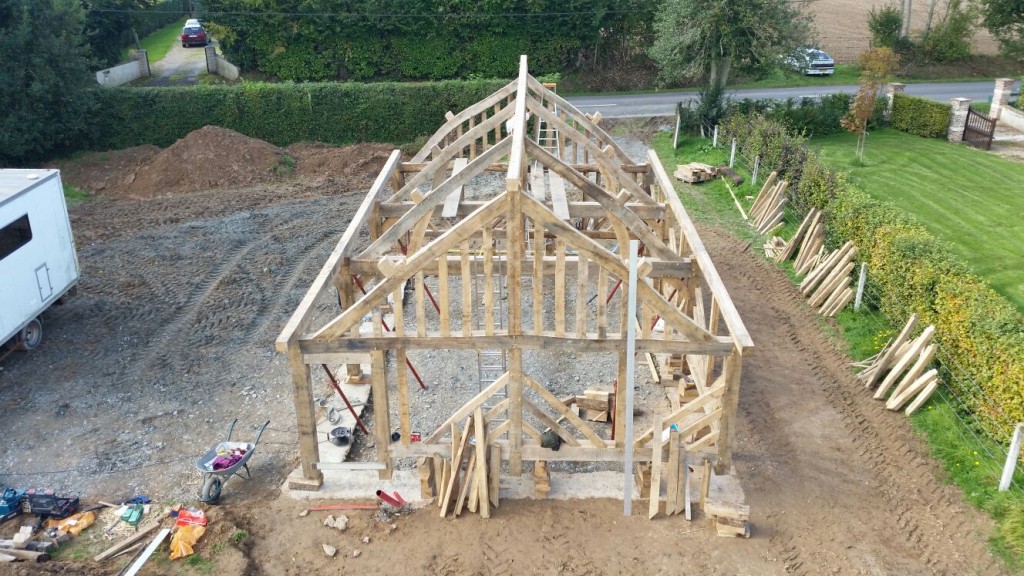

Charpentier Normandie – Charpente traditionnelle – Levage de la charpente : vue en hauteur du garage en fin de levage.

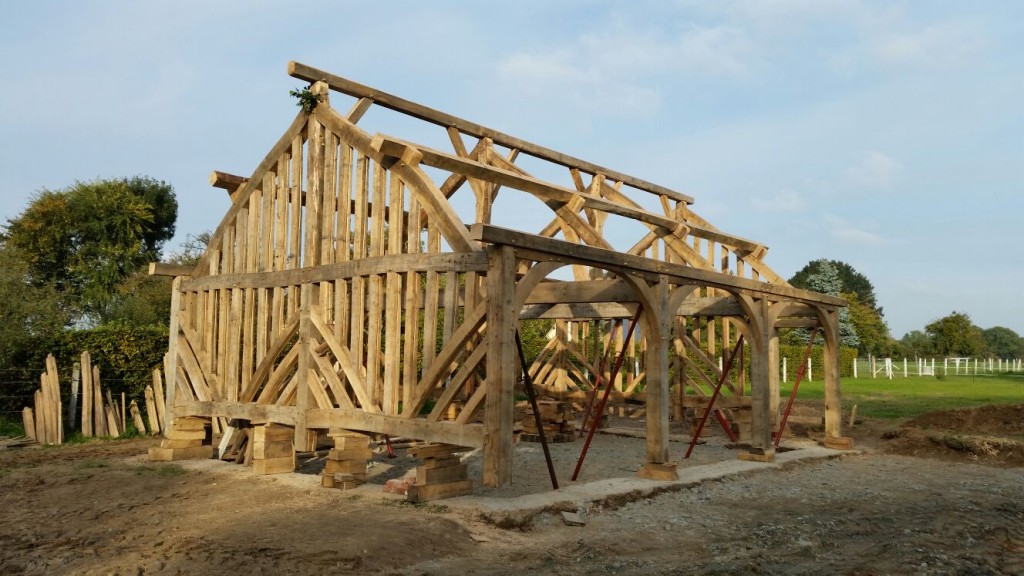

Charpentier Normandie – Charpente traditionnelle – Levage de la charpente : la charpente du bâtiment est entièrement levée. Elle repose sur des cales de bois en attendant la mise en place des pierres sous les poteaux. Respect de la tradition oblige, un bouquet à été accroché au somment du pignon!

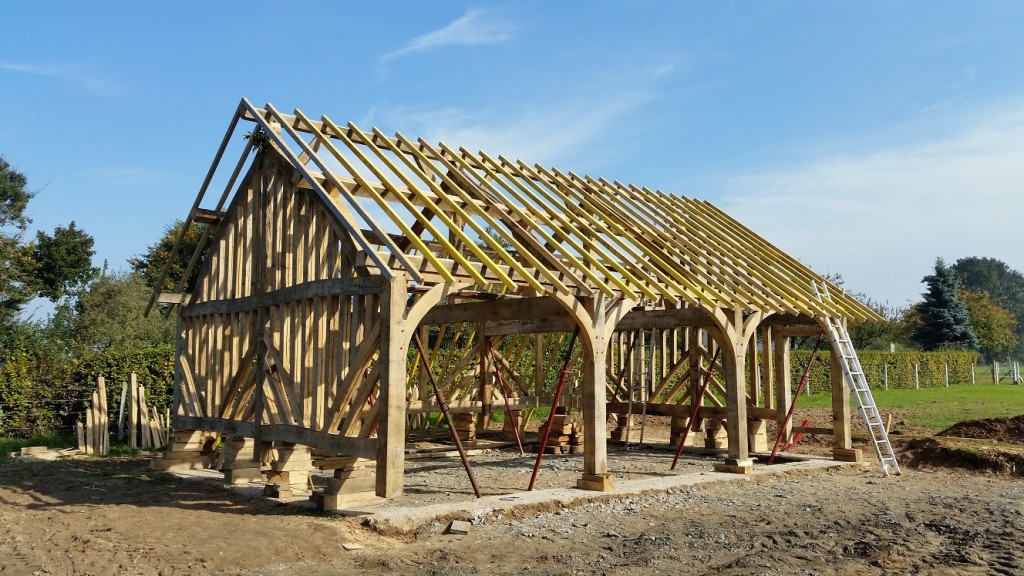

Charpentier Normandie – Charpente traditionnelle – Levage de la charpente : résultat final après chevronnage et avant pose du torchis.

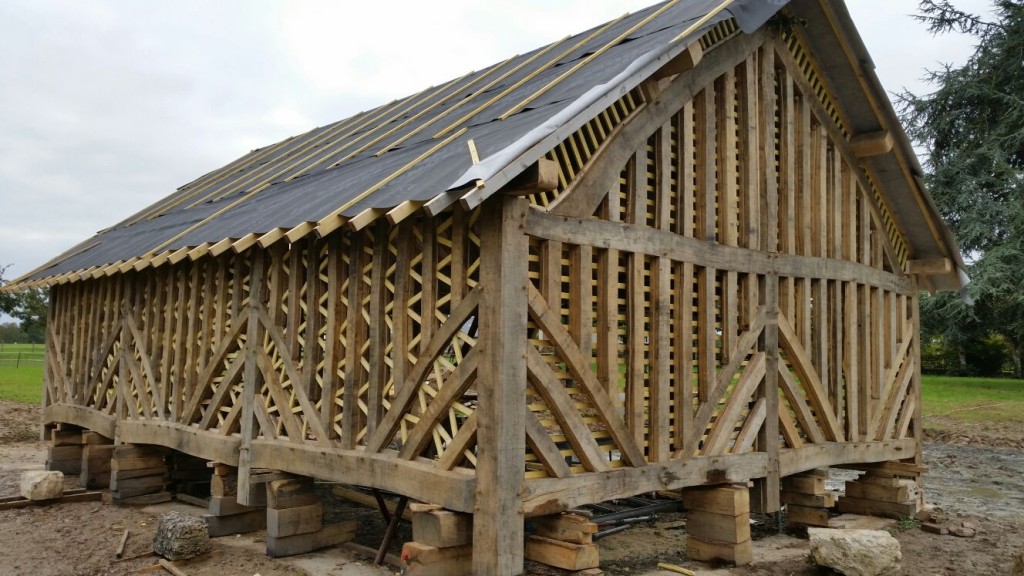

Charpentier Normandie – Charpente traditionnelle – Levage de la charpente : le bâtiment a été entièrement latté en vue d’accueillir le torchis entre les colombages. Deux techniques ont été employées : un lattage horizontal à l’intérieur sur les pignon , pose d’éclisses en zigzag sur le mur arrière afin de laisser les colombages apparents à l’intérieur autant qu’à l’extérieur.

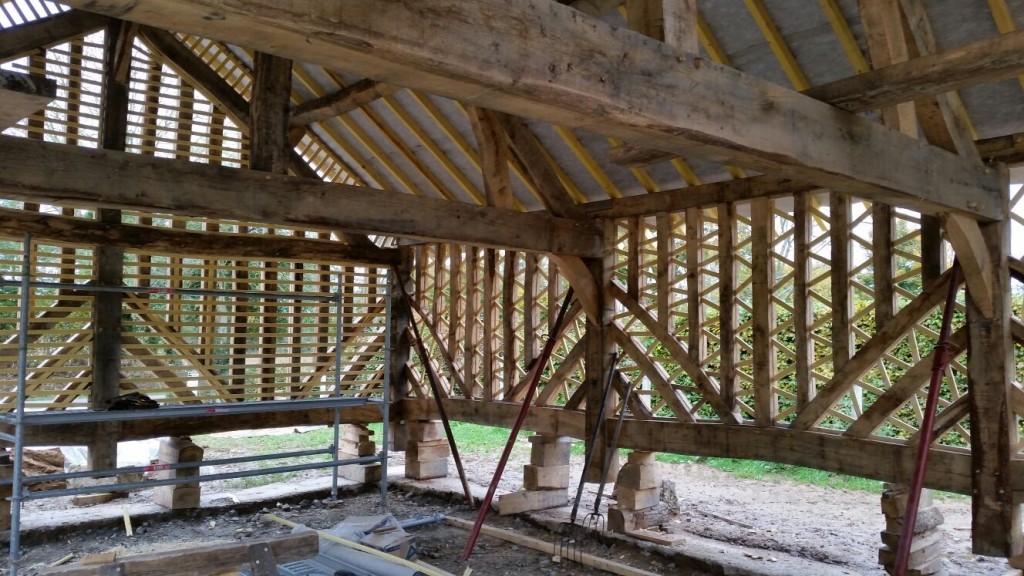

Charpentier Normandie – Charpente traditionnelle – Levage de la charpente : détail des colombages et du lattage vus de l’intérieur.

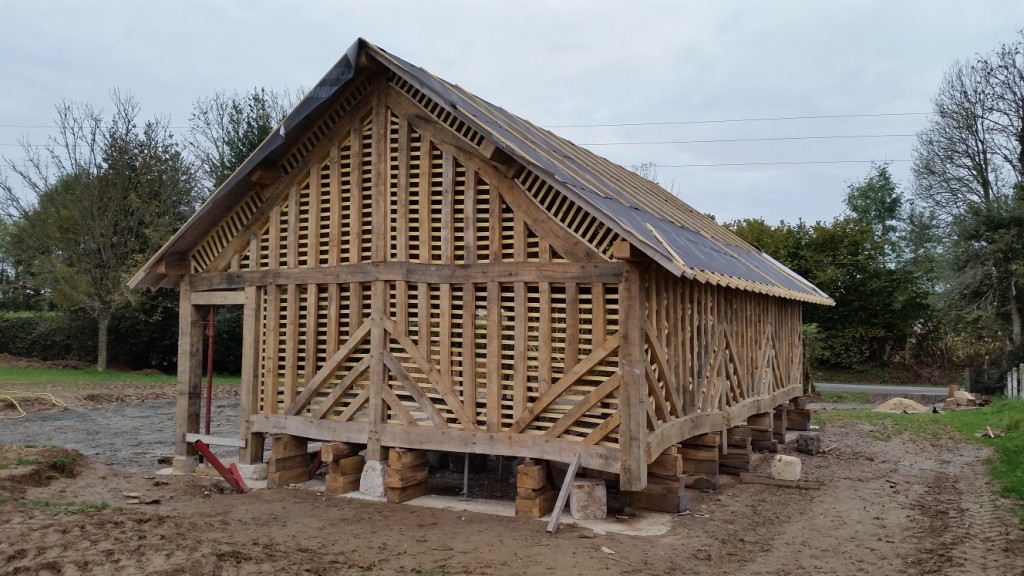

Charpentier Normandie – Charpente traditionnelle – Lattage des colombages pour la pose du torchis

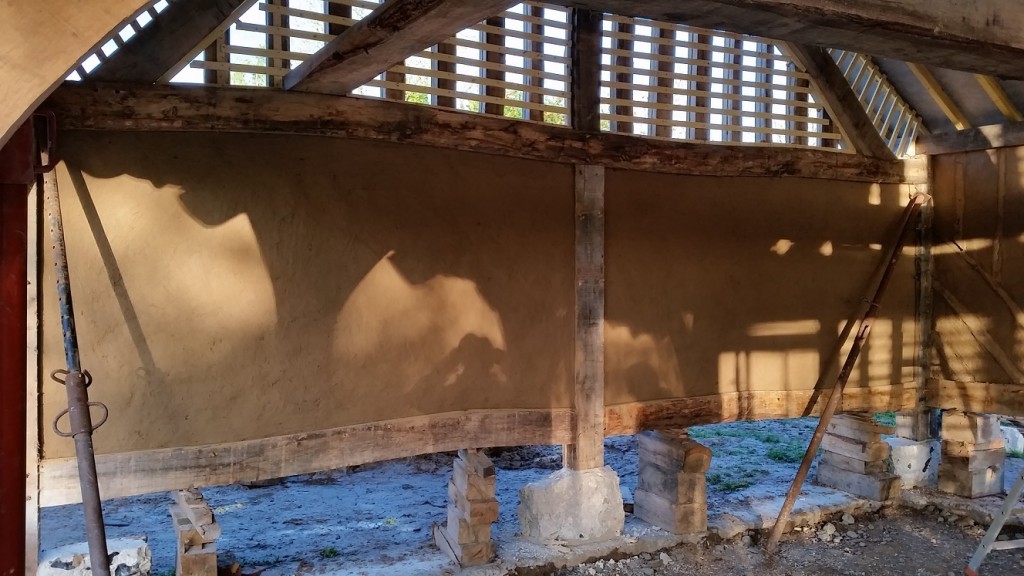

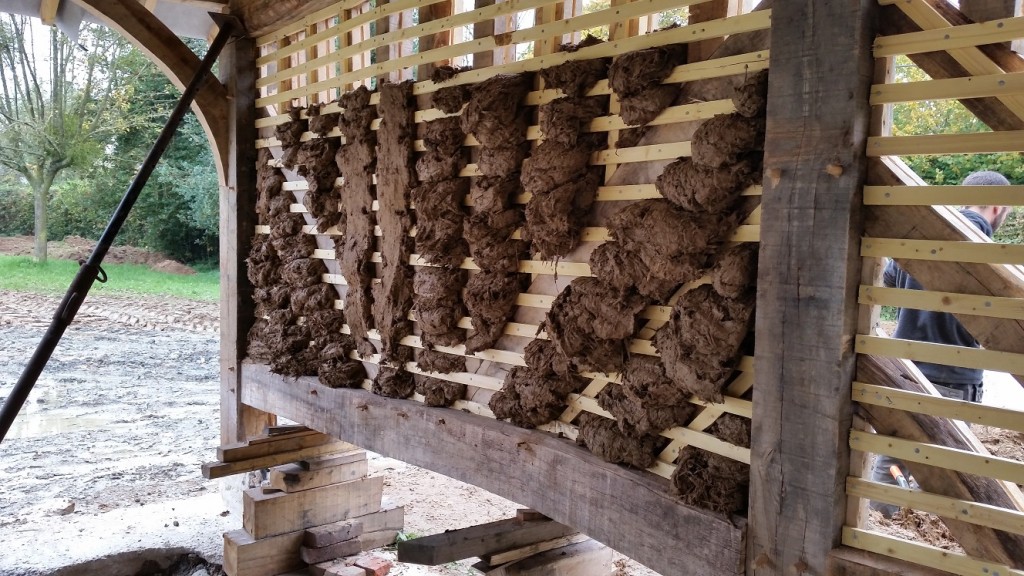

Charpentier Normandie – Charpente traditionnelle – Pose du torchis en cours – vue intérieure pignon ouest

Charpentier Normandie – Charpente traditionnelle – Pose du torchis – vue intérieure pignon ouest

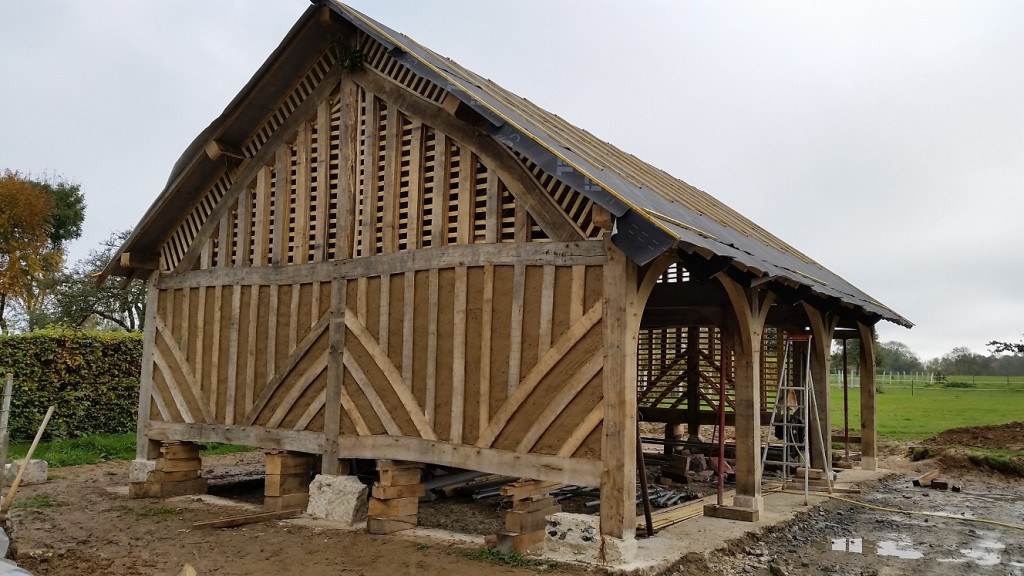

Charpentier Normandie – Charpente traditionnelle – Pose du torchis – vue extérieure pignon ouest

Charpentier Normandie – Charpente traditionnelle – Pose du torchis – vue intérieure pignon est

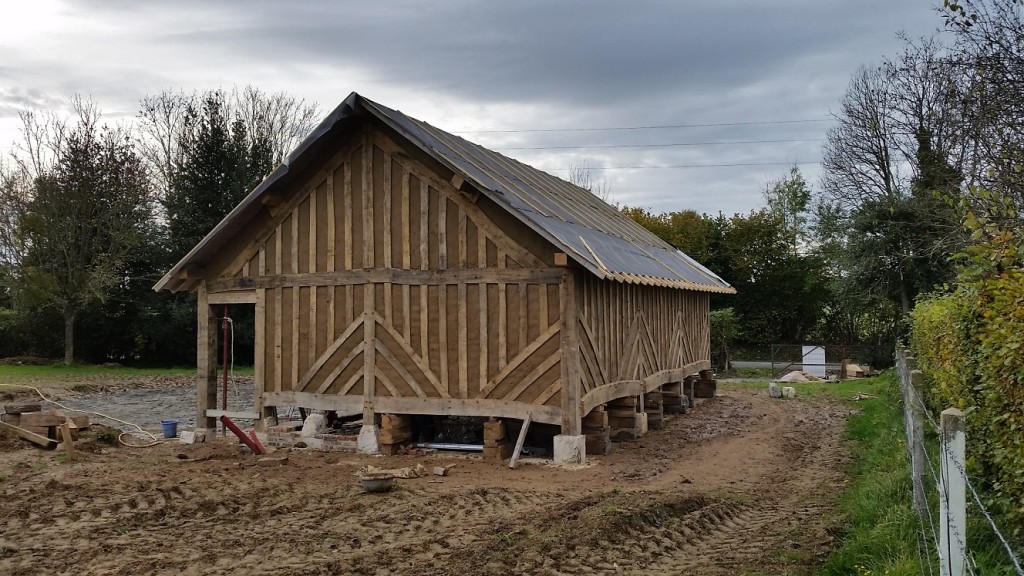

Charpentier Normandie – Charpente traditionnelle – Pose du torchis terminée – vue pignon est

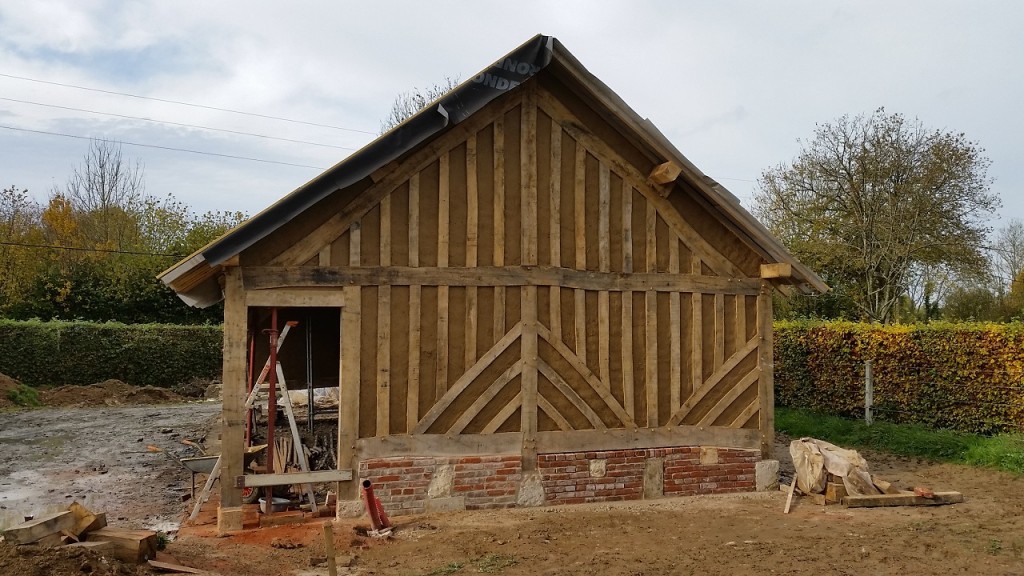

Charpentier Normandie - Charpente traditionnelle - Pignon Est avant striage du torchis — Charpentier Normandie – Charpente traditionnelle – Pignon Est avant striage du torchis

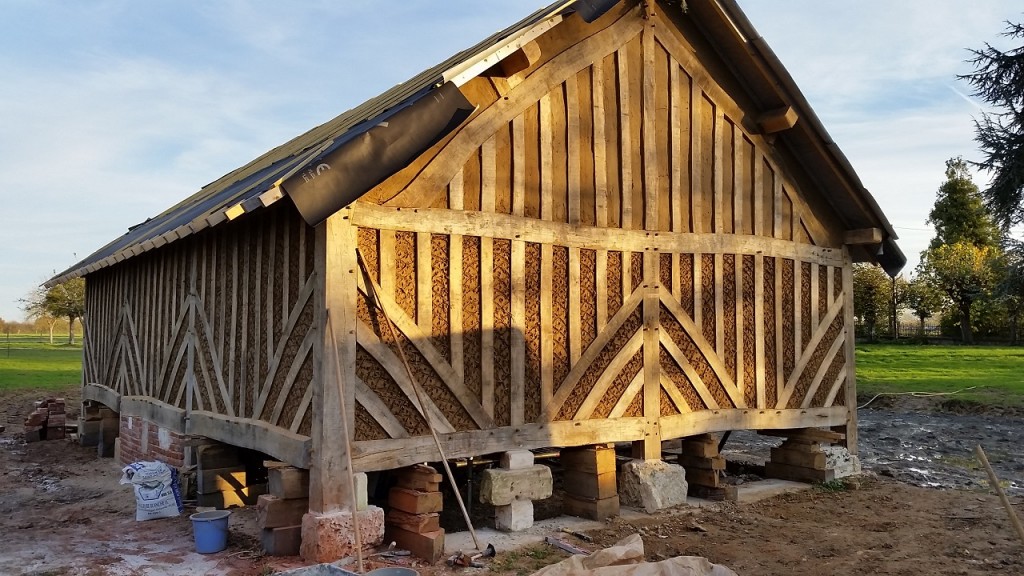

Charpentier Normandie – Charpente traditionnelle – Pignon ouest striage en cours

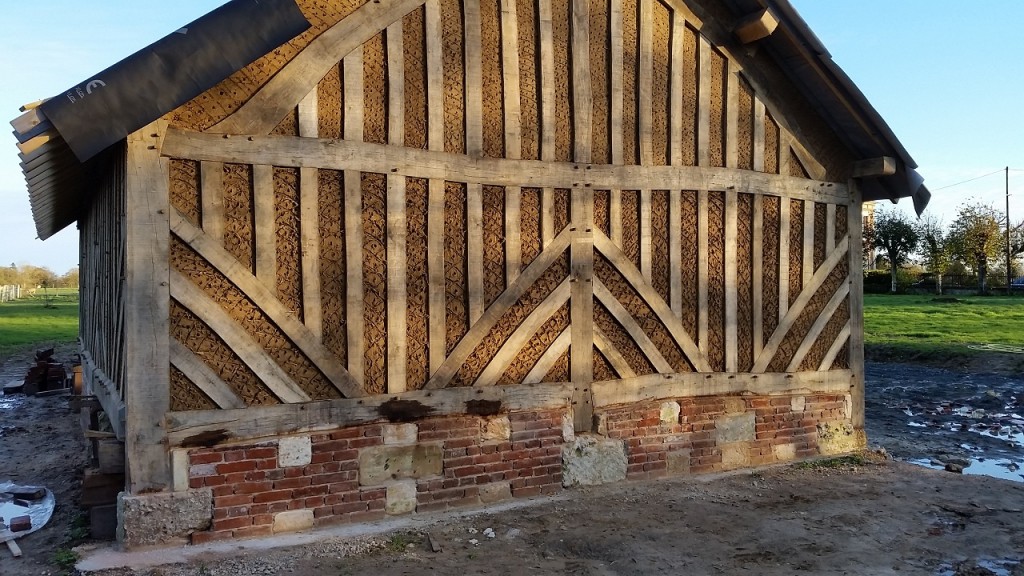

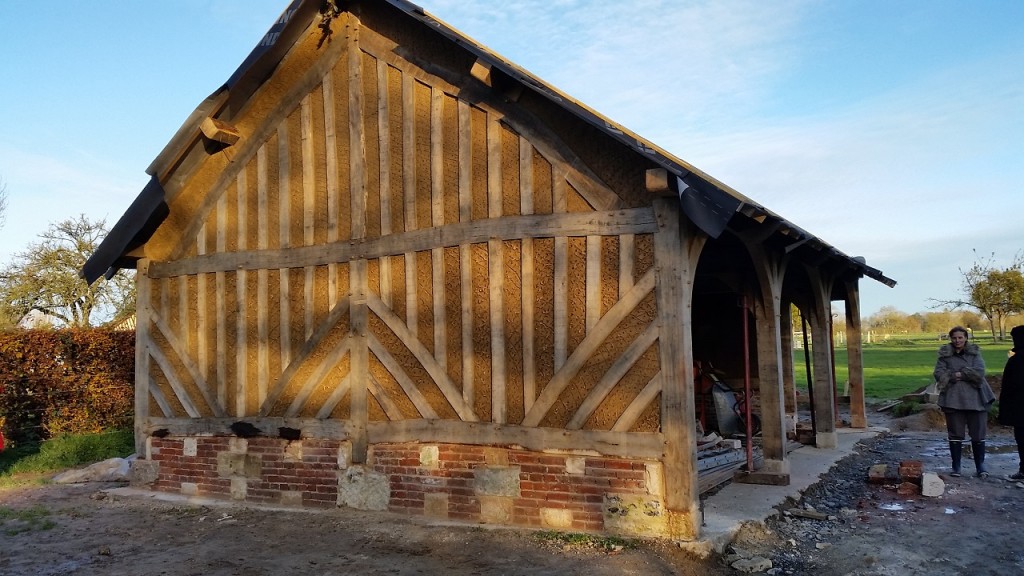

Charpentier Normandie – Charpente traditionnelle – Pignon ouest terminé

Charpentier Normandie – Charpente traditionnelle – Pignon ouest terminé
